旧車に乗っていると、ライトが急につかなくなったり、ヒューズが何度も切れたりすることがありますよね。目に見えない所のトラブルなので、どこから手をつければいいか迷うはずです。
結論から言うと、旧車の配線のレストアは「つかない」「すぐ切れる」「焦げ臭い」の3つの症状で、最初に見る所が決まります。焦げ臭い時だけは、すぐに使うのをやめるのが大事なところです。
この記事では、症状ごとの見る所と、配線の引き直しを考える目安、自分でやる時の注意点を紹介します。
旧車の配線トラブルは「症状」で見る所が決まる
電気のトラブルは、原因が見えにくいぶん、症状から順に絞り込むのが近道です。つかない時は「つながっているか」、すぐ切れる時は「どこかで触れていないか」、焦げ臭い時は「熱を持っていないか」を見ます。
旧車の配線は、長い年月で被覆が固くなったり、端子が錆びたりしています。走った距離が少なくても、時間とともに傷んでいくんです。
『同じ車なのに、昨日まではついていたのに…』という声もよく聞きます。古い配線は、ちょっとした振動や湿気で調子が変わることがあるんですよね。
次の表で、今の症状に近いものを探してみてください。
| 症状 | よくある原因 | 最初に見る所 | 自分でできること |
|---|---|---|---|
| つかない・動かない | 球切れ・端子の錆・アースの接触不良・断線 | 電球、ヒューズ、端子とアースの付け根 | 球の交換、端子の掃除、締め直し |
| すぐ切れる（ヒューズが飛ぶ） | 被覆が破れて車体に触れている・容量違いの部品 | 最近いじった所、ボディに当たる所 | 原因を探す。容量の大きいヒューズに替えない |
| 焦げ臭い・熱い | 配線の過熱・接触不良による発熱 | すぐにバッテリーを外して使わない | 自分で走らせず、プロに診てもらう |
配線から焦げたにおいや煙が出た時は、車を止めて、安全を確かめてからバッテリーの端子を外してください。原因が分かるまでは走らせず、整備工場やショップに相談しましょう。
「アース」の不良はよくある原因
旧車の電気トラブルで多いのが、車体を電気の通り道にしている「アース」の接触不良です。アースの端子が錆びていると、ライトが暗くなったり、つかなくなったりします。
例えば、ライトが暗い、ウインカーの点滅がおかしい、ほかのランプまで一緒に点滅する、という時は、アースを疑ってみてください。
配線の引き直しは必要？見極めの目安
傷んでいる所が一部なら、その部分の補修で済むことが多いです。被覆があちこちで割れている、継ぎはぎが多くて分からない、という時は、配線の引き直しを考えてみましょう。
旧車の配線の引き直しは、配線を新しい物に入れ替える作業です。全部を替えるのか、傷んだ回路だけを替えるのかで、手間が大きく変わります。
- 元の配線を生かせるので、当時の姿を保ちやすい
- 作業の範囲が小さく、期間の見通しが立てやすい
- 古い配線の不安をまとめて解消できる
- 作業が大がかりになり、期間が長くなりやすい
- 被覆を曲げるとひびが入る、粉のように崩れる
- 前の持ち主の継ぎ足しが多く、どこに何がつながっているか分からない
- 同じ症状を直しても、別の所で次々と出てくる
- 端子の錆が多く、掃除してもまた接触不良が起きる
『全部替えたほうが安心なのは分かるけど、そこまでやるべき？』と迷う方も多いはずです。まずは傷みの広がりを見てもらってから決めるのがおすすめです。
ショップに頼む時に伝えたいこと
電気のトラブルは、症状が出たり出なかったりすることも多いです。お店に相談する時は、どんな時に起きるかを伝えると原因を絞りやすくなります。
- どの電装が、いつから、どんな時におかしくなるか
- 雨の日や、エンジンが温まった後など、起きやすい条件
- 前の持ち主や自分が、最近いじった所
- 後から付けた電装品（オーディオなど）があるか
「雨の次の日だけ、ウインカーの点滅が速くなるんです」
「それなら、どこかの端子かアースに水が入っているかもしれませんね」
こんなふうに具体的に伝えると、診てもらう時間の短縮にもつながります。
自分で配線を直す時の手順と注意点
自分で配線を直す時は、作業前にバッテリーを外し、一本ずつ記録しながら進めるのが基本です。いきなり全部外すと、元に戻せなくなることがあります。
旧車の配線は、色や太さで役割が分けられていることが多いです。外す前に、どの線がどこにつながっていたかを残しておくと、組み直しで迷いません。

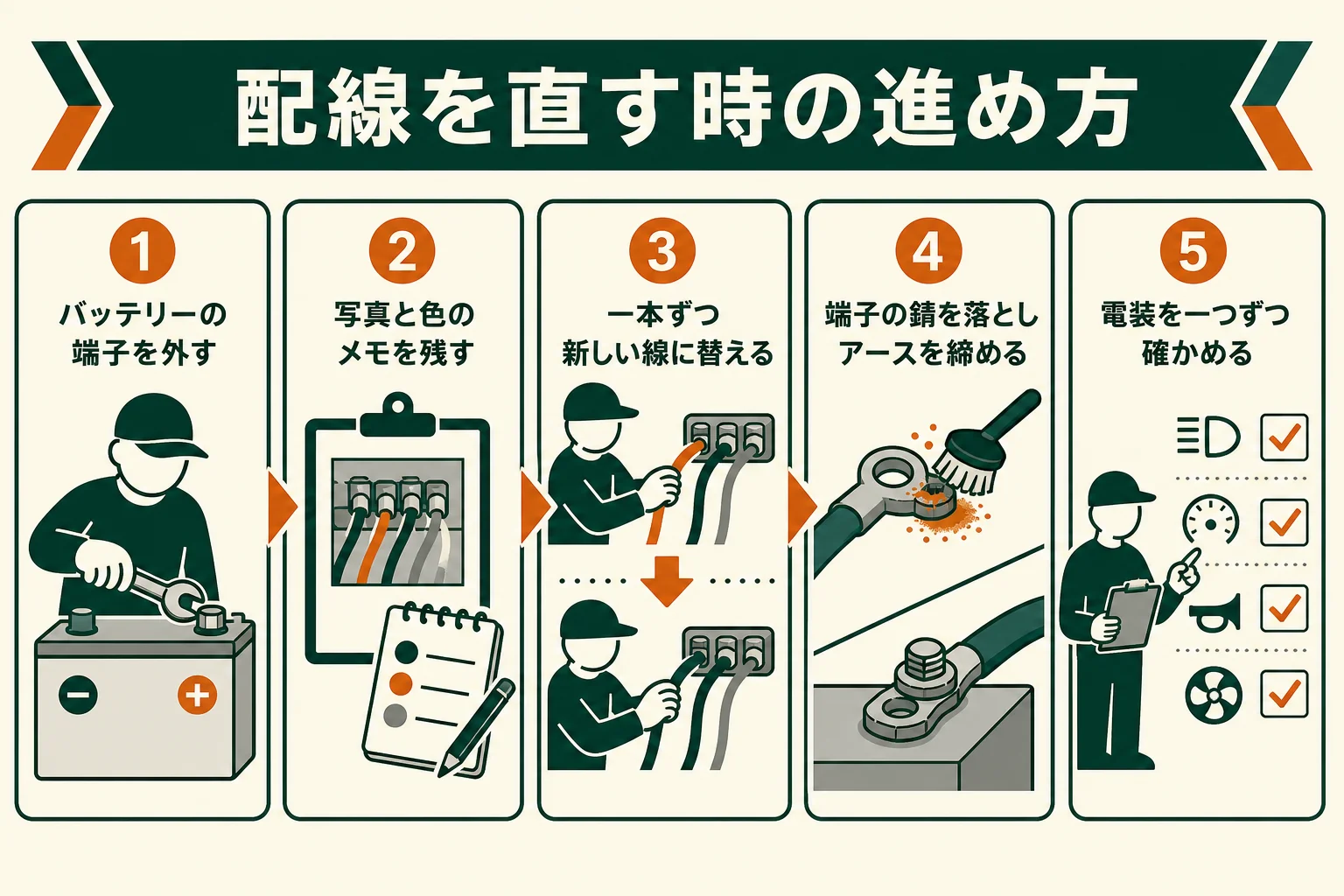

- エンジンを止め、バッテリーの端子を外してから作業する
- 直す前の状態を写真に撮り、線の色とつながる先をメモする
- 一本ずつ外しては新しい線に替え、すぐにつなぐ
- 端子の錆を落とし、アースはしっかり締める
- バッテリーをつなぎ、ライトやウインカーなどを一つずつ確かめる
ヒューズが切れた時に、容量の大きいヒューズに替えて済ませるのはやめておきましょう。原因が残ったまま、配線が熱くなってしまうことがあるんです。
旧車の配線を引き直すなら、その車の配線図があると作業がぐっと楽になります。整備書や、同じ車に乗っている人のクラブなどに相談してみてください。
最初にそろえたい道具
配線の作業では、電気が来ているかを測るテスターがあると、原因探しがぐっと楽になります。ほかに、端子をつなぐ工具や、被覆をむく工具、絶縁のためのテープや保護チューブも用意しておきましょう。
道具をそろえる順番は、レストアの工具・道具｜そろえる順番と選び方でも紹介しています。
バッテリーや古い部品の捨て方
外した古いバッテリーや部品は、自治体ごとに出し方が違います。普通のごみに出せない物もあるので、お住まいの自治体の決まりか、買ったお店に確かめてみてください。
ライトや部品を新しくする時に気をつけたいこと
電球をLEDに替える、部品を今の物にするなど、配線のレストアで新しい部品を入れることもあります。保安基準に合う物か、古い車の電気の仕組みに合うかを先に確かめておきましょう。
道路運送車両の保安基準の第32条では、前照灯は灯光の色や明るさなどが告示の基準に合うもので、取り付けの位置や方法も基準に合うようにすることとされています。
古い車の中には、今の車と電気の仕組みが違う物もあります。例えば、古いバイクの中には電圧の低い仕組みの物もあり、合わない部品を付けると電球が切れたり、うまく動かなかったりすることがあるんです。
ヘッドライトの曇りや黄ばみの直し方は、ヘッドライトのレストア｜黄ばみ・くもりの直し方で紹介しています。
| 新しくしたい物 | 先に確かめたいこと |
|---|---|
| ライトの電球 | 保安基準に合う物か、電圧が合うか |
| バッテリー | 大きさと端子の位置、取り付けの場所 |
| ナビやオーディオ | どこから電気を取るか、ヒューズを入れるか |
| ヒューズボックス | 回路ごとの容量を元の配線図と照らし合わせる |
旧車の配線でよくある相談
ネットの質問サイトで閲覧の多い、旧車の配線の相談を要約して紹介します。
相談1「旧車の配線やハーネスは、新しく交換したほうがいい？」
閲覧がいちばん多いのが、旧車の配線やハーネスを新しくすべきか、という相談です。
答えは、配線の傷み方しだいです。被覆が割れていたり、継ぎ足しが多かったりするなら交換を考え、まだしなやかで端子もきれいなら、補修しながら使う道もあります。
相談2「付いていた通りに一本ずつ入れ替えればいい？」
旧車の配線の引き直しは難しいのか、付いていた通りに一本ずつ古いものを外して新品に入れ替えればいいのか、という相談もあります。
考え方としてはそのとおりで、一本ずつ記録しながら替えていけば迷いにくいです。ただ、前の持ち主が配線を変えていることもあるので、配線図と見比べながら進めると安心ですよ。
相談3「電圧が下がる・ヒューズが飛ぶのはなぜ？」
室内側の電圧が下がる、配線の接触不良でヒューズが飛ぶ、という相談も読まれています。
| 症状 | 考えられること |
|---|---|
| 電圧が下がる | 端子の錆・細い配線・アースの接触不良 |
| ヒューズが飛ぶ | 被覆の破れで車体に触れている・回路に合わない部品 |
どちらも、原因の場所を一つずつ絞り込むのが近道です。自分で分からない時は、電装にくわしいお店に相談してみてください。
相談4「配線の引き直しで納車が遅れている」
ショップで旧車を買って、配線の引き直しで納車が大幅に遅れている、という相談もあります。
引き直しは、配線図の確認や部品の取り寄せで、思ったより時間がかかることがある作業です。「今どこまで進んでいて、何を待っているか」を聞いてみると、見通しが分かりやすくなります。
相談5「バッテリーを移す時、ケーブルは延長と引き直しのどちらがいい？」
バッテリーの置き場所を変えるために、プラスのケーブルを延長するか、太いケーブルで引き直すか迷っている、という相談もあります。
つなぎ目が増えるほど、接触不良や発熱の原因になる所も増えます。大きな電気が流れる線なので、太さや固定の方法も含めて、電装にくわしいお店に相談してから決めると安心ですよ。
頼み先の選び方は、レストアショップ・専門店の選び方｜得意分野と比べ方で紹介しています。
毎日の車と分けて考える
配線の引き直しは、終わるまで車を動かせないことが多い作業です。その間の移動手段も一緒に考えておくと、作業を急がずに済みます。
長く眠っていた車ほど、電気まわりのトラブルが続けて出てくることもあります。動かす前の確かめ方は、不動車のレストア｜長く眠っていた車を動かす前にを見てみてください。
『直るまで、通勤や買い物はどうしよう…』と悩む方も多いはずです。旧車を休日の趣味の車にして、毎日の車は別に持つという考え方もあります。
旧車を直して乗り続ける道も、もちろん正当な選択です。そのうえで、毎日の車を月々定額で持てるカーリースという方法もあるので、比べてみてください。
定額カーリース（PR）
毎日乗る車は、月々定額のカーリースという選択肢も
旧車は休日の楽しみに回して、通勤や買い物の車は別に持ちたい。レストアの間の足が要る。直すより新しい車に乗り換えたい。そんな時は、税金や車検代をまとめて月々定額で新車に乗れるカーリースも比べてみてください。契約年数・月額に含まれる物・走行距離・途中でやめる時の条件は、申し込む前に公式の案内で確かめておくと安心です。
無料定額カーリースを見てみる料金・契約条件は公式サイトの最新の案内でご確認ください。
よくある質問
旧車の配線の引き直しは自分でできますか？
一本ずつ記録しながら入れ替えていけば、自分でできることもあります。作業の前にバッテリーを外し、配線図を手に入れてから始めるのがおすすめです。自信が無ければ電装にくわしいお店に頼みましょう。
ヒューズがすぐ切れる時、容量の大きいヒューズに替えてもいいですか？
やめておきましょう。原因が残ったまま配線が熱くなることがあります。被覆が破れて車体に触れている所が無いか、最近いじった所から確かめてみてください。
配線から焦げたにおいがしたらどうすればいいですか？
車を止めて安全を確かめ、バッテリーの端子を外してください。原因が分かるまでは走らせず、整備工場やショップに相談しましょう。
旧車のライトが暗い時は、どこを見ればいいですか？
電球の傷みのほか、アースの端子の錆や接触不良が原因のこともあります。アースの付け根を掃除して締め直し、それでも暗い時は配線の傷みをお店に診てもらいましょう。
旧車の配線は全部替えたほうがいいですか？
傷み方しだいです。一部だけ傷んでいるなら補修で済むことも多く、被覆があちこちで割れている時は引き直しを考えてみてください。
まとめ
- 旧車の配線トラブルは「つかない」「すぐ切れる」「焦げ臭い」の3つで見る所が決まる
- 焦げ臭い時は走らせず、バッテリーを外してプロに相談する
- 傷みが一部なら補修、広く傷んでいれば配線の引き直しを考える
- 自分でやる時は、バッテリーを外して一本ずつ記録しながら進める
- 新しい部品は、保安基準と古い車の電気の仕組みに合うかを確かめる
